YUKEN（油研）EDG-01系列溢流閥是液壓系統中常用的壓力控制元件，主要用于調節和穩定系統壓力，防止過載。以下是關于EDG-01系列相關型號的詳細介紹：
一、EDG-01系列概述
類型：先導式溢流閥。
功能：通過先導閥控制主閥芯動作，實現系統壓力的精確調節和穩定。
應用：適用于中小流量液壓系統，如壓力機、注塑機、試驗臺等。

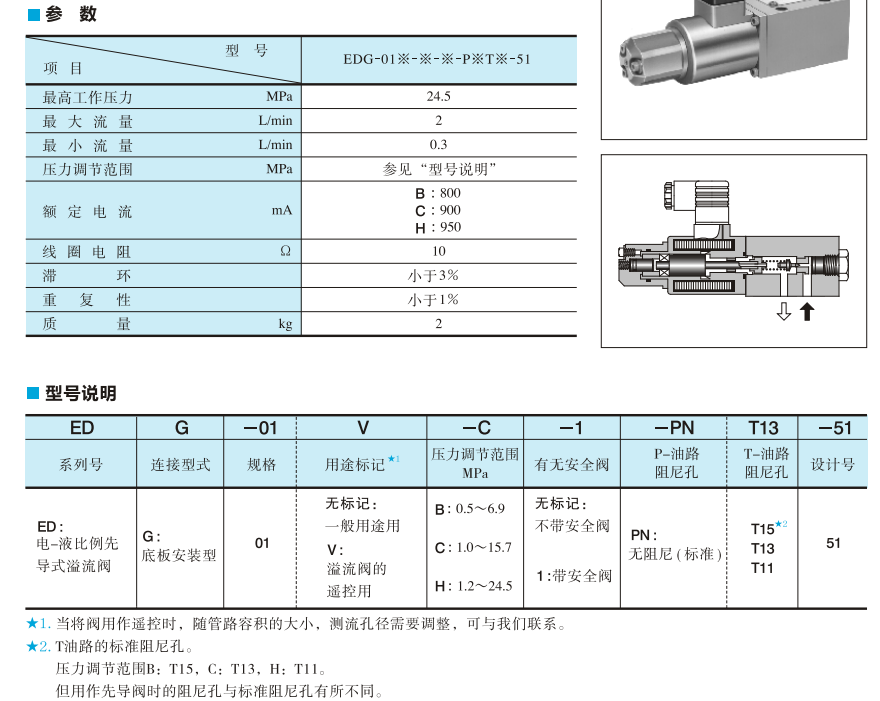

二、EDG-01系列常見型號及參數
EDG-01系列型號命名規則通常包含通徑、壓力等級、調定壓力等關鍵信息。以下是一些常見型號及其特點：
型號 通徑 壓力等級（bar） 調定壓力范圍 適用場景
EDG-01-C-PN16-31.5 DN6 PN16 10-31.5 低壓系統，如小型試驗臺
EDG-01-C-PN16-50 DN6 PN16 30-50 中壓系統，如注塑機
EDG-01-C-PN25-63 DN6 PN25 50-63 中高壓系統，如壓力機
EDG-01-C-PN40-100 DN10 PN40 80-100 高壓大流量系統，如大型壓機
三、型號解析
以EDG-01-C-PN16-50為例：
EDG-01：系列代號，表示先導式溢流閥。
C：控制方式（如先導控制）。
PN16：壓力等級，表示公稱壓力為16bar。
50：調定壓力值，表示最大設定壓力為50bar。
四、技術參數對比
參數 EDG-01-C-PN16-31.5 EDG-01-C-PN16-50 EDG-01-C-PN25-63
通徑 DN6 DN6 DN6
壓力等級 PN16 PN16 PN25
調定壓力范圍 10-31.5bar 30-50bar 50-63bar
流量范圍 ≤10L/min ≤15L/min ≤20L/min
適用介質 礦物油 礦物油/合成油 礦物油/水乙二醇
五、選型指南
系統壓力匹配：
確保調定壓力高于系統最大工作壓力，但低于元件耐壓極限。
例如，系統最大壓力為40bar，可選擇EDG-01-C-PN16-50（調定范圍30-50bar）。
流量需求：
根據系統流量選擇通徑：
DN6：≤15L/min（適用于小型設備）。
DN10：≤50L/min（適用于中型設備）。
環境適應性：
高溫環境：選擇耐高溫密封件（如氟橡膠）。
腐蝕性介質：選擇不銹鋼閥體或特殊涂層。
六、安裝與維護要點
安裝要求：
確保油路板接口清潔，避免雜質進入。
安裝方向需符合閥體標識，避免反向安裝。
調試步驟：
緩慢升壓至設定值，觀察壓力表穩定性。
微調螺釘至壓力波動≤±5%。
維護建議：
定期檢查密封件（如O型圈）是否老化。
清洗閥體內部，防止油泥堵塞溢流通道。
七、常見問題與解決方案
問題現象 可能原因 解決方案
壓力波動大 先導閥彈簧疲勞或油液污染 更換彈簧，清洗閥體并更換液壓油
溢流口漏油 密封件損壞 更換O型圈或密封墊
調壓失靈 調節螺釘松動或先導閥卡滯 重新鎖緊螺釘，清洗先導閥
八、替代型號與兼容性
替代選擇：
若需更高壓力等級，可選擇同系列EDG-01-C-PN40-XXX。
若需更大流量，可選擇EDG-03系列（如EDG-03-C-PN16-50）。
兼容性：
需確認油路板接口尺寸、壓力等級及流量需求，避免直接替換導致系統異常。
九、總結
YUKEN EDG-01系列溢流閥具有結構緊湊、響應靈敏、壓力穩定等特點，適用于多種液壓系統。選型時需結合系統壓力、流量及環境要求，安裝維護需嚴格遵循規范，以確保其長期可靠運行。
